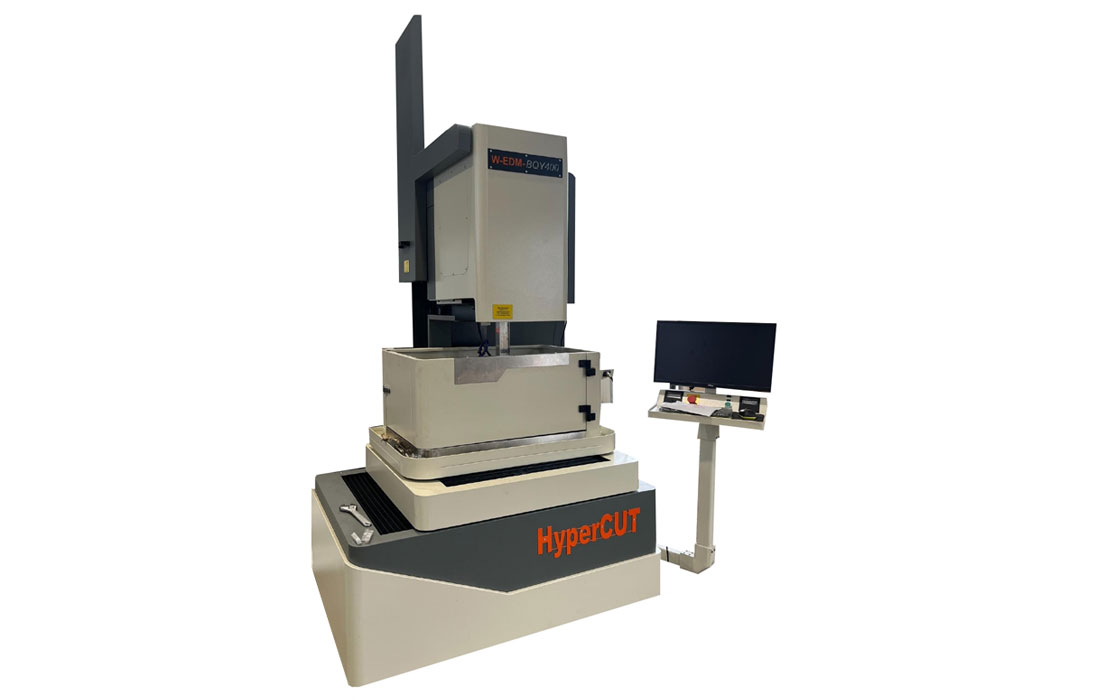

HyperCUT Wire EDM-350

HyperCUT WEDM-350 (žična erozija) je CNC stroj za visokonatančno rezanje prevodnih materialov (jeklo, aluminij, baker, karbidi, titan itd.) z uporabo električnih praznitev med žico in obdelovancem. Proces poteka v dielektrični tekočini, kjer tisoče mikro-izpustov postopno odstranjujejo material brez mehanskega kontakta.

Gre za stroj orodjarske natančnosti, namenjen izdelavi kalupov, rezilnih orodij, zobnikov, preciznih komponent in profilov, kjer so potrebne tolerance pod 0.005 mm.

Konstrukcija in izvedba

• Masivno litinsko ohišje za stabilnost in dušenje vibracij
• X/Y/Z/U/V CNC nadzor za stožčaste reze in kompleksne oblike
• Popolnoma zaprta dielektrična komora z avtomatskim izpiranjem
• AC servo pogoni z linearnimi merilnimi sistemi (Heidenhain / Renishaw)

Funkcionalnosti in programska oprema

• 3D vizualizacija poti reza in simulacija erozije
• Avtomatska kompenzacija obrabe žice
• Korekcija napetosti loka in iskrenja v realnem času
• Uporabniški vmesnik združljiv s DXF, STEP, IGES, G-code
• Možnost povezave z CAM sistemi (npr. Esprit, Mastercam, PEPS Wire)

Prednosti

• Brez mehanskega stresa ali deformacij obdelovanca
• Visoka natančnost pri tankih stenah in majhnih radijih
• Možnost rezanja kaljenih jekel, volframov, karbidov, titanov
• Minimalno termično vplivno območje (TIZ < 2 µm)
• Nizki stroški orodja – uporablja se le žica in voda

Tipična uporaba

• Kalupi in orodja za brizganje plastike, tlačno litje, preoblikovanje
• Noži, matrice, zobniki, utori, ležajna ohišja
• Komponente za letalsko in medicinsko industrijo
• Prototipni deli iz težko obdelovalnih materialov

Opcije

• Avtomatski sistem za menjavo žice
• Dodatna C-os za rotacijsko obdelavo (elektrode, valji)
• Temperaturno stabiliziran hladilni sistem
• CAM-povezava z mrežno knjižnico parametrov za različne materiale
